TRANSFORMER OIL
变压器在长期运行中，绝缘油不仅是核心的绝缘与散热介质，更是记录设备内部热、电状态变化的“基因密码”。当设备出现局部过热、放电或绝缘材料老化时，会裂解产生 H₂、CH₄、C₂H₆、C₂H₄、C₂H₂、CO 及 CO₂ 等特征气体，并不同程度地溶解于油中。精准分离与测定这些气体，能够为变压器的状态监测、故障预警以及后续的检修安排提供科学依据。
变压器油里，为什么要看这些气体
绝缘油和固体绝缘材料在热、电应力下会发生分解，形成不同种类的气体。这些气体的种类、含量及变化速度，与设备内部的运行状态有密切关系。
H2：放电与过热过程中常见的特征气体之一。
CH4、C2H6、C2H4、C2H2：可为热故障或放电类异常的识别提供线索，其中C2H2的出现通常需要重点关注。
CO、CO2：与纸类固体绝缘材料的热分解和老化有关。
O2、N2：可用于辅助观察密封、空气侵入及取样状态。
溶解气体数据的价值不只在某一次检测结果，更在于连续监测后形成的趋势。实际判断时，还需结合产气速率、特征气体比值、设备负荷、运行工况和历史数据综合分析，不宜根据单一气体或单次结果直接下结论。
从油样到谱图，分析环节要衔接好
ASTM D3612-2002(2009)采用气相色谱法分析电绝缘油中的溶解气体。测试从取样就已经开始：油样的密封状态、气泡、转移过程和保存时间，都可能影响气体平衡和最终结果。
针对这类多组分气体分析，通常可采用TCD检测H2、O2和N2，采用FID检测CH4、C2H6、C2H4和C2H2等烃类气体；配合甲烷转化装置时，还可对CO和CO2进行检测。具体流路、色谱柱和检测器配置，应以项目方法和实验室确认结果为准。
RECOMMENDED INSTRUMENT

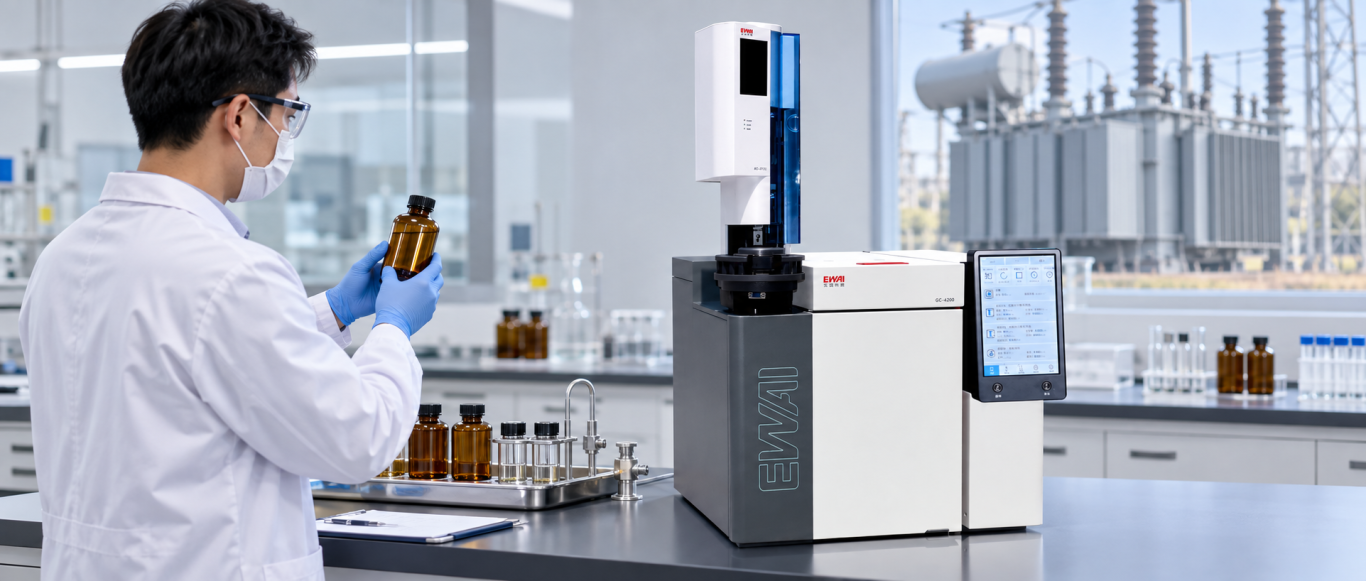

GC-4200气相色谱仪
变压器油溶解气体项目组分多、浓度范围宽，对气路稳定性、阀进样重复性、色谱柱分离以及多检测通道配合都有较高要求。GC-4200采用高精度EPC电子气路控制系统，可对分析所需气路进行稳定、精细的控制。对于保留时间较近的气体组分，流量稳定性与结果的重复性密切相关。仪器配置高精度温控系统，柱温箱可实现快速、准确的升降温，为色谱柱长时间稳定分离提供支持。通过不同通道承担不同类型组分的分离和检测，GC-4200变压器油项目配置可兼顾永久气体、碳氧化物与低碳烃的分析需求。具体配置需结合目标组分、检测范围、样品量以及实验室现有条件确定。
项目谱图

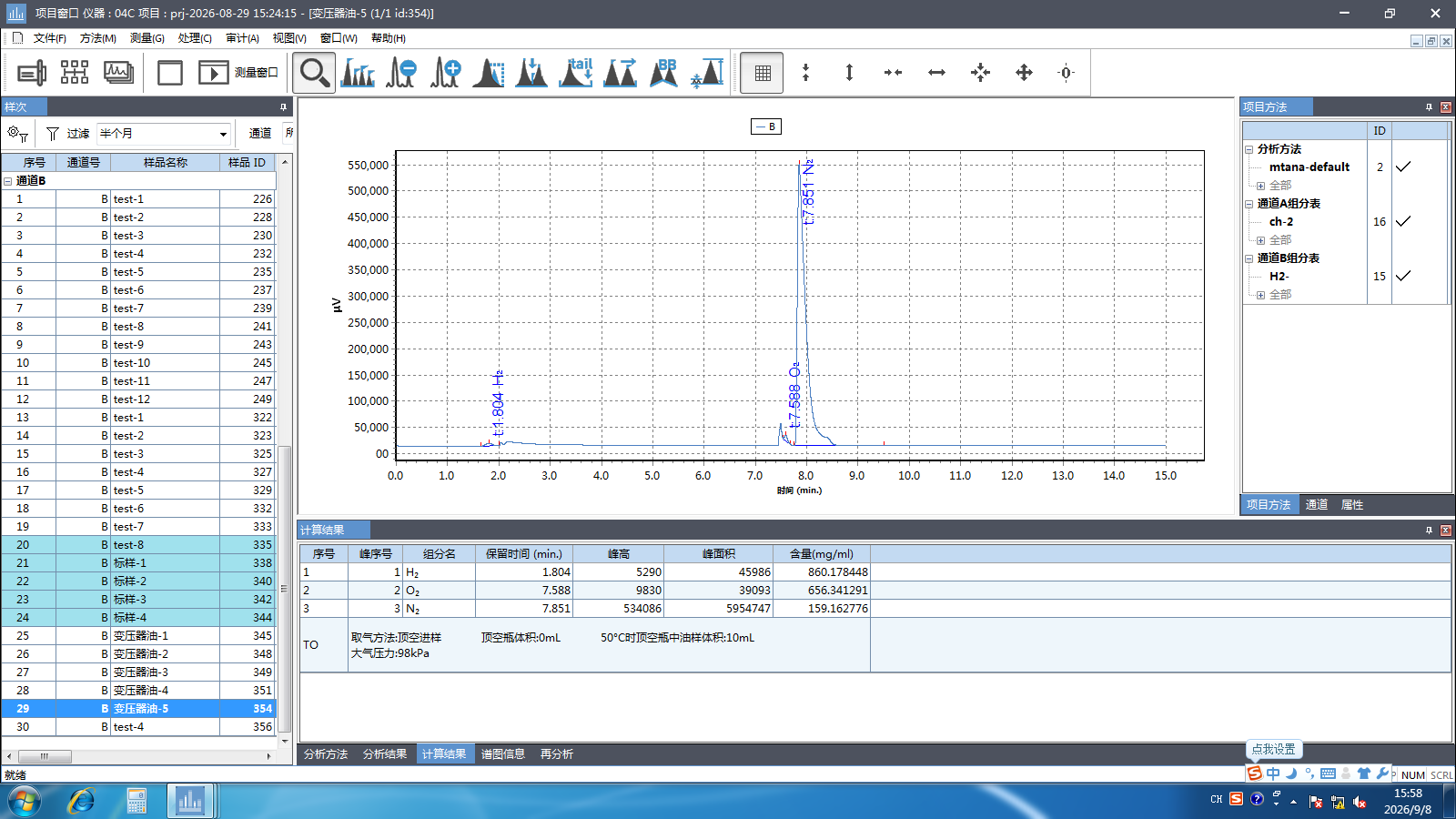

H2、O2、N2分析谱图
在本次项目条件下，H2、O2和N2的保留时间分别为1.804 min、7.588 min和7.851 min，谱图中对应组分峰已完成识别。
图1 变压器油中H2、O2和N2分析谱图

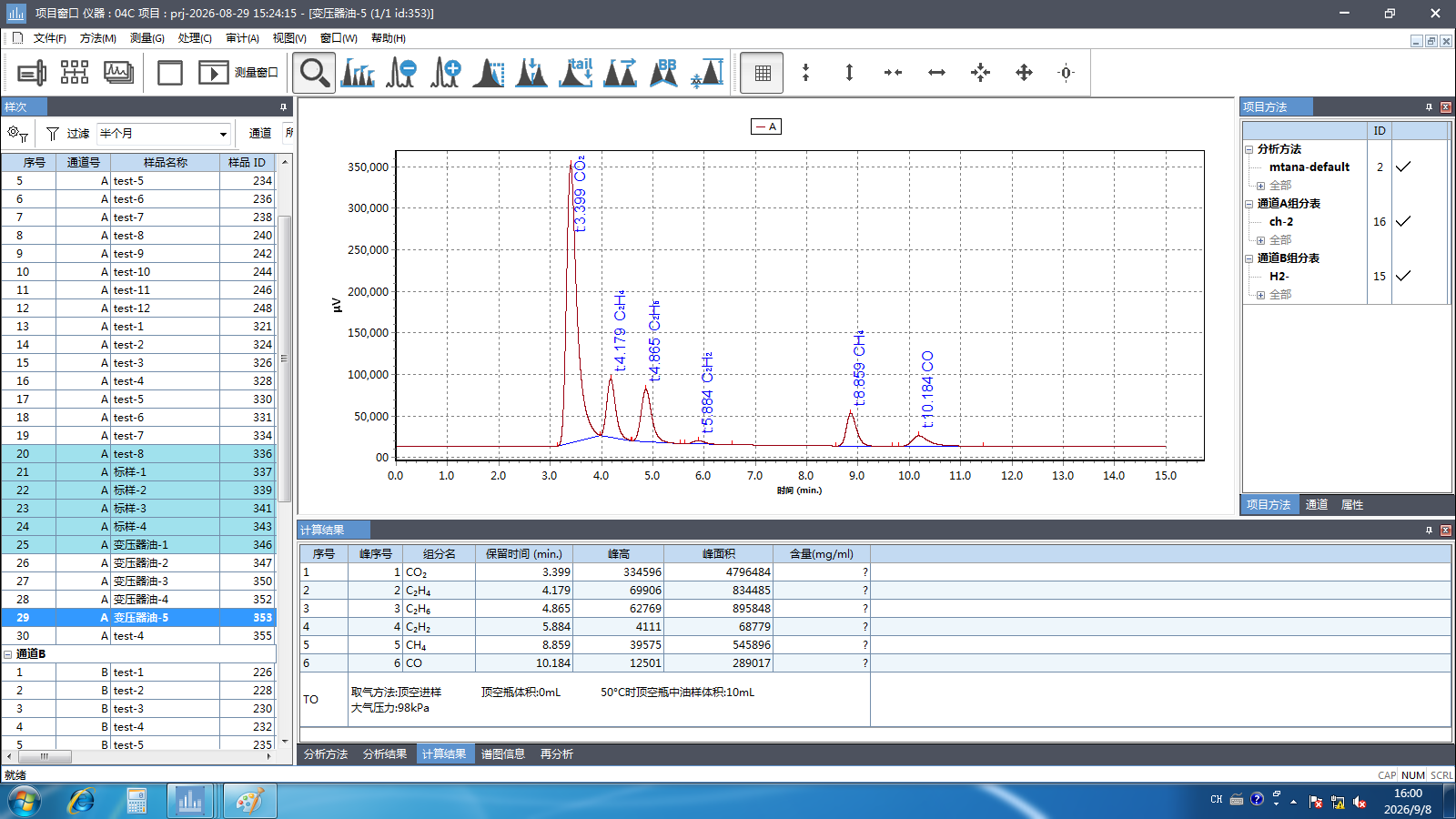

CO2及低碳烃等组分分析谱图
在本次项目条件下，CO2、C2H4、C2H6、C2H2、CH4和CO的保留时间分别为3.399 min、4.179 min、4.865 min、5.884 min、8.859 min和10.184 min，各目标组分在谱图中呈现出清晰的出峰顺序。
图2 变压器油中CO2及低碳烃等组分分析谱图
以上保留时间为本次项目方法条件下的实测结果，不作为其他仪器或其他色谱条件下的固定保留时间。实际样品定量时，还需按方法要求完成标准气体校准、空白检查、重复性确认以及气体提取效率相关计算。
让气体数据成为运维的有效依据
变压器油溶解气体分析的核心，是长期、稳定地获得可比较的数据。从取样、平衡或提取，到色谱分离、定量和趋势分析，任何一个环节的波动都可能影响前后数据的可比性。
东西分析可根据目标组分、方法版本和实验室工作量，对GC-4200的进样、分离、检测和数据处理系统进行针对性配置，并结合实际油样完成方法条件调整，为电力运维、检测机构及相关实验室提供变压器油溶解气体分析平台。
说明：本文项目谱图及方法版本依据用户提供资料整理；谱图用于展示项目分离情况，具体定量结果以实验室完整方法、校准数据和审核报告为准。
